アルミ製 アルマイト処理 PAT.P.

桟レス床下点検口



商品説明ムービー
注意
・15mm厚床材の場合、そのままご使用していただけますが、15mm厚未満の床材の場 合は、15mm厚になるよう捨貼り等で調整してください。
・460・606角のみ内枠補強材が付属しています。必ず内枠用のフロア材に取り付けてく ださい。

特徴

●施工方法を一新。進化した床下点検口。
●従来型を進化させ、よりスピーディーな施工を実現。さらに安定性・強度性をUPした床下点検口。従来型では外枠を取付ける際に、受桟を使用する構造でしたがプラ受けを採用することで受桟をレス化、さらにプラ受けのスライド構造により、根太とプラ受けが密着し外枠とプラ受けが固定されます。その他に、内蓋施工方法・回転取っ手を一新し容易に安定した施工を可能にしました。

●プラ受けプラ受けは左右自在にスライドできるので、誤った位置にビス打ちしても再設置できます。
受桟を使用せず、根太にプラ受けを取付けます。ビスで締め付けることでプラ受けが根太に密着しますので隙間が生じません。床面開口寸法が大きくなった場合でも正確に施工できます。

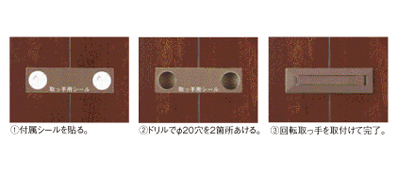

●回転取っ手ドリルで丸穴を2つ加工するだけで取付けることができます。取っ手位置も専用シールを付属していますので簡単に正確な穴をあけることができます。

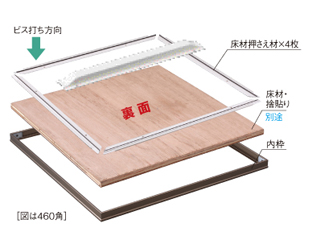

●内蓋内枠を分解することなく床材を入れ、安定した状態でスピーディーに施工ができます。

種類

●カラーは2種類
ライトブロンズ シルバー

商品データ

【桟レス床下点検口】

材料/アルミ製 アルマイト処理

単位mm
型番 サイズ カラー 床面施工
開口寸法:A
内枠床材
寸法:B
付属部品
[回転取手]
付属部品
[補強材]
内箱入数 外箱入数 ダウンロード ダウンロード
FH303B 303角 ライトブロンズ 303×303 280.5×280.5 1SET - 1台 5台 CAD(dxf) CAD(pdf)
FH460B 460角 460×460 437.5×437.5 1本 CAD(dxf) CAD(pdf)
FH606B 606角 606×606 583.5×583.5 2本 CAD(dxf) CAD(pdf)
FH303S 303角 シルバー 303×303 280.5×280.5 - CAD(dxf) CAD(pdf)
FH460S 460角 460×460 437.5×437.5 1本 CAD(dxf) CAD(pdf)
FH606S 606角 606×606 583.5×583.5 2本 CAD(dxf) CAD(pdf)
