アルミ製 アルマイト処理 PAT.P.

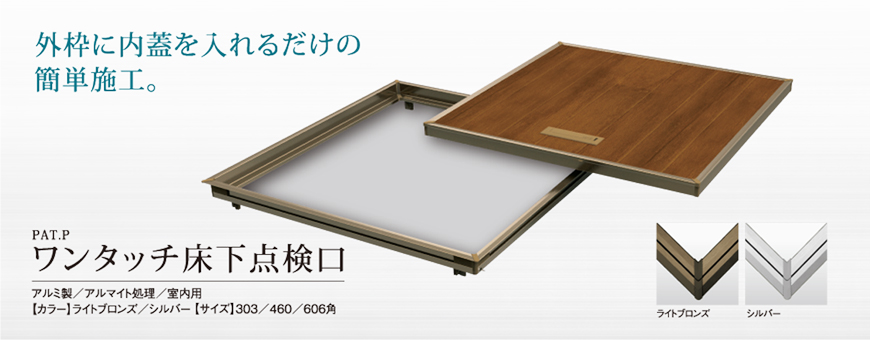

ワンタッチ床下点検口




注意
・15mm厚床材の場合、そのままご使用していただけますが、15mm厚未満の床材の場合は、
 15mm厚になるよう捨貼り等で調整してください。
・460・606角のみ内枠補強材が付属しています。必ず内枠用のフロア材に取り付けてください。

特徴

  ワンタッチ釘の採用により、ビスを使用せず外枠を開口部に入れ、組み立てられた内蓋を入れるだけの簡単施工。
外枠・内枠のコーナーに樹脂パーツを採用し、従来品より引っかかりにくい構造です。
内枠施工方法・回転取っ手も一新し、簡単で素早い施工を可能にしました。
置床工法用の床下点検口です。

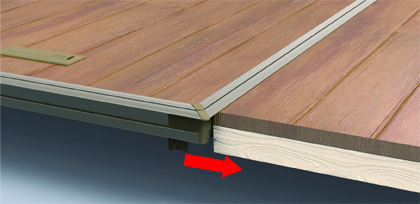

●ワンタッチ金具外枠に、組み立てられた内蓋を入れると外枠からワンタッチ釘が飛び出しパーティクルボードにワンタッチ釘が刺さり外枠を固定。

  組立てた内蓋で、外枠に付いているワンタッチカムを押えると、ワンタッチ釘が外枠下部より横に飛び出し床下地材に刺さります。
また、このワンタッチカムによりワンタッチ釘が抜けるのを防ぎます。
※ワンタッチ針は、見やすくする為ここでは赤色で表現し、外枠を半透明にしています。
ワンタッチ針は、各コーナーに合計4個付いています。外枠を取り付ける為に部材は必要ありません。

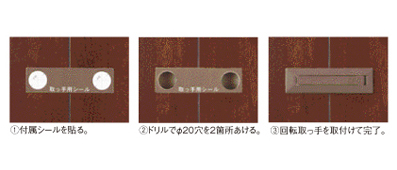

●回転取っ手ドリルで丸穴を2つ加工するだけで取付けることができます。取っ手位置も専用シールを付属していますので簡単に正確な穴をあけることができます。

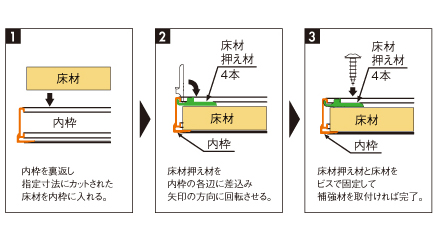

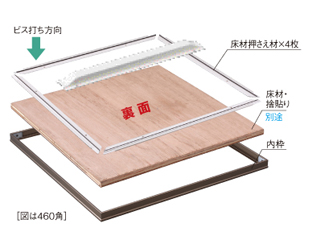

●内蓋内枠を分解することなく床材を入れ、安定した状態でスピーディーに施工ができます。

種類

●カラーは2種類
ライトブロンズ シルバー

商品データ

【ワンタッチ床下点検口】

材料/アルミ製 アルマイト処理

単位mm

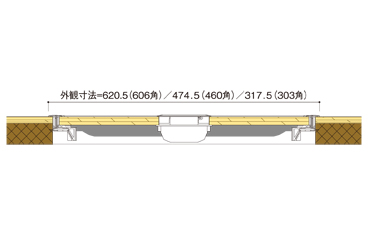

型番 サイズ カラー 床面施工
開口寸法:A
内枠床材
寸法:B
付属部品
[回転取手]
付属部品
[補強材]
内箱入数 外箱入数 ダウンロード ダウンロード
FO303B 303角 ライトブロンズ 303×303 280.5×280.5 1SET - 1台 5台 CAD(dxf) CAD(pdf)
FO460B 460角 460×460 437.5×437.5 1本 CAD(dxf) CAD(pdf)
FO606B 606角 606×606 583.5×583.5 2本 CAD(dxf) CAD(pdf)
FO303S 303角 シルバー 303×303 280.5×280.5 - CAD(dxf) CAD(pdf)
FO460S 460角 460×460 437.5×437.5 1本 CAD(dxf) CAD(pdf)
FO606S 606角 606×606 583.5×583.5 2本 CAD(dxf) CAD(pdf)
