アルミ製 PAT.

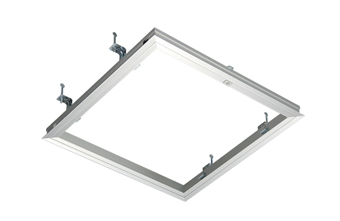

天井点検口


天井点検口

68145(G)


注意
●本製品は屋内用です。
●重量物の天井材には使用できません。

商品説明ムービー

特徴

●自立・スライド型の新設計外枠に取り付けた固定金具は、自立して左右にスライドするので、取付作業が容易になりました。(写真は支持金具)
●アルミ製で軽い。

●取付けが簡単。用途:天井用の点検口

●吊り金具仕様は公共建築協会の認定品です。

種類

●本体は2タイプ
Gタイプ Pタイプ

●固定金具は2タイプ
支持金具 吊り金具 内枠用固定金具

商品データ

【支持金具付】

材料/枠:アルミ押し出し材 アルマイト仕上げ

単位mm
型番 仕様 カラー 天井開口寸法:A 内枠仕上材寸法:B 外観寸法:C 外箱入数 ダウンロード ダウンロード
68130(G)(P) 300角 シルバー 304×304 262×262 314×314 10台 CAD(dxf) CAD(pdf)
68330(G)(P) 300角 ホワイト 304×304 262×262 314×314 10台 CAD(dxf) CAD(pdf)
68145(G)(P) 450角 シルバー 455×455 413×413 465×465 10台 CAD(dxf) CAD(pdf)
68345(G)(P) 450角 ホワイト 455×455 413×413 465×465 10台 CAD(dxf) CAD(pdf)
68160(G)(P) 600角 シルバー 607×607 565×565 617×617 10台 CAD(dxf) CAD(pdf)
68360(G)(P) 600角 ホワイト 607×607 565×565 617×617 10台 CAD(dxf) CAD(pdf)

※Gタイプ又はPタイプをご指定ください。 注意:支持金具仕様は、公共建築協会認定品ではありません。

【吊り金具付】 [公共建築協会認定品]

材料/枠:アルミ押し出し材 アルマイト仕上げ

単位mm
型番 仕様 カラー 天井開口寸法:A 内枠仕上材寸法:B 外観寸法:C 外箱入数 ダウンロード ダウンロード
68230(G)(P) 300角 シルバー 304×304 262×262 314×314 10台 CAD(dxf) CAD(pdf)
68430(G)(P) 300角 ホワイト 304×304 262×262 314×314 10台 CAD(dxf) CAD(pdf)
68245(G)(P) 450角 シルバー 455×455 413×413 465×465 10台 CAD(dxf) CAD(pdf)
68445(G)(P) 450角 ホワイト 455×455 413×413 465×465 10台 CAD(dxf) CAD(pdf)
68260(G)(P) 600角 シルバー 607×607 565×565 617×617 10台 CAD(dxf) CAD(pdf)
68460(G)(P) 600角 ホワイト 607×607 565×565 617×617 10台 CAD(dxf) CAD(pdf)

※Gタイプ又はPタイプをご指定ください。
