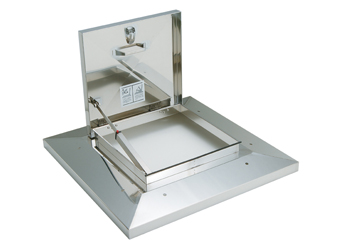

角形屋上マンホール   PAT.

らくらくハッチ


らくらくハッチ

OM-61601

特注対応します




特徴

●ロック付多段ステー開閉方法※3段式ステーは、ロック機構はついておりません。
※ガスクッション式ステーの開閉方法は異なります。

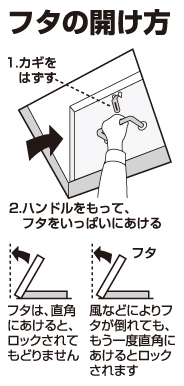

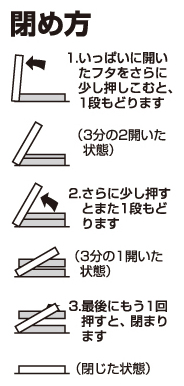

●蓋を全開にした状態でロックできます。蓋の開閉は3段階。タラップの昇り降りに合わせて1段ずつ上下しますので安全に昇り降りすることができます。全開時に天板が風で揺られても突然閉まったりしません。ロック付多段ステーの他にも、スタンダードな3段式ステーと開閉運動をサポートしてくれるガスダンパー式をご用意しております。

種類

●ステー形式は3タイプ
ロック付多段ステー 3段式ステー ガスクッション式ステー

商品データ

【ロック付多段ステー】

材料/本体:SUS304 t=1.5 フタ:SUS304 t=1.5  多段ステー:SUS304  掛金具・取手・丁番:SUS304

単位mm

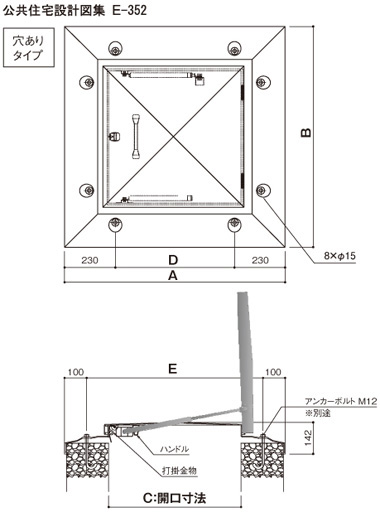

型番 寸法A 寸法B 寸法C 寸法D 寸法E 箱入数 ダウンロード ダウンロード
OM-61501 900 900 500 440 700 1台
CAD(dxf) CAD(pdf)
OM-61601 1000 1000 600 540 800 1台 CAD(dxf) CAD(pdf)
OM-61501BK 900 900 500 400 620 1台 CAD(dxf) CAD(pdf)
OM-61601BK 1000 1000 600 500 720 1台 CAD(dxf) CAD(pdf)

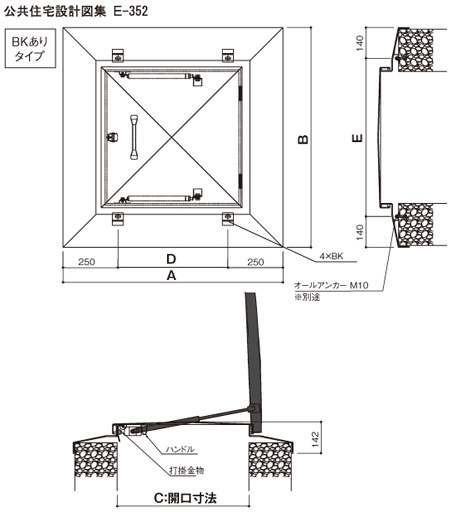

※BK付型番は取付穴なし、ブラケット付です。

【3段式ステー】

材料/本体:SUS304 t=1.5 フタ:SUS304 t=1.5  多段ステー:SUS304  掛金具・取手・丁番:SUS304

単位mm
型番 寸法A 寸法B 寸法C 寸法D 寸法E 箱入数 ダウンロード ダウンロード
OM-61502 900 900 500 440 700 1台
CAD(dxf) CAD(pdf)
OM-61602 1000 1000 600 540 800 1台 CAD(dxf) CAD(pdf)
OM-61502BK 900 900 500 400 620 1台 CAD(dxf) CAD(pdf)
OM-61602BK 1000 1000 600 500 720 1台 CAD(dxf) CAD(pdf)

※BK付型番は取付穴なし、ブラケット付です。

【ガスクッション式ステー】

材料/本体:SUS304 t=1.5 フタ:SUS304 t=1.5  多段ステー:SUS304  掛金具・取手・丁番:SUS304

単位mm
型番 寸法A 寸法B 寸法C 寸法D 寸法E 箱入数 ダウンロード ダウンロード
OM-61503 900 900 500 440 700 1台
CAD(dxf) CAD(pdf)
OM-61603 1000 1000 600 540 800 1台 CAD(dxf) CAD(pdf)
OM-61503BK 900 900 500 400 620 1台 CAD(dxf) CAD(pdf)
OM-61603BK 1000 1000 600 500 720 1台 CAD(dxf) CAD(pdf)

※BK付型番は取付穴なし、ブラケット付です。
