アルミ製

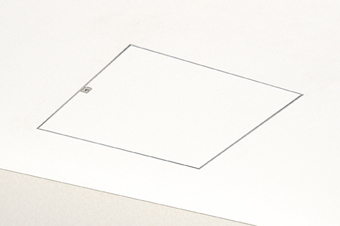

目地天井点検口


目地天井点検口

68145(G)


注意
●本製品は屋内用です。
●枠材表面はアルマイト処理になります。
●付属固定金具は吊り金具のみになります。


特徴

●グレモン錠の採用により内外枠の目違いが大幅に解消。枠の両サイドも固定するグレモン錠を採用。内枠と外枠の目違いや段差が生じにくい安定したロックです。
●施工現場にて、外額内目地・外目地内目地の切替が容易。

●公共建築協会の認定品です。

種類

●施工現場にて2タイプの切替が可能。
外額内目地 外目地内目地

●固定金具
目地天井点検口用吊り金具

●ロック方式は2タイプ
コインロック式 鍵付システムロック式

商品データ

【コインロック式】 [公共建築協会認定品]

材料/枠:アルミ押出し材 アルマイト仕上げ  カラー/シルバー

単位mm
型番 天井仕上材
開口寸法
外枠目地時
天井仕上材
開口寸法
外枠額縁時
天井下地材
開口寸法
(外枠目地時)
内枠仕上材寸法
A×B×C
内枠下地材寸法
D×E×F
外観寸法
外枠目地時
外観寸法
外枠額縁時
内箱
入数
外箱
入数
ダウンロード ダウンロード
GM300 303×303 320×320 363×363 291×16×16 271×30×10 303×303 330×330 1台 5台 CAD(dxf) CAD(pdf)
GM450 454×454 471×471 514×514 442×16×16 422×30×10 454×454 481×481 1台 5台 CAD(dxf) CAD(pdf)
GM600 606×606 623×623 666×666 594×16×16 574×30×10 606×606 633×633 1台 5台 CAD(dxf) CAD(pdf)

【鍵付システムロック式】 [公共建築協会認定品]

材料/枠:アルミ押出し材 アルマイト仕上げ  カラー/シルバー

単位mm
型番 天井仕上材
開口寸法
外枠目地時
天井仕上材
開口寸法
外枠額縁時
天井下地材
開口寸法
(外枠目地時)
内枠仕上材寸法
A×B×C
内枠下地材寸法
D×E×F
外観寸法
外枠目地時
外観寸法
外枠額縁時
内箱
入数
外箱
入数
ダウンロード ダウンロード
GMK300 303×303 320×320 363×363 291×30×56 271×35×47 303×303 330×330 1台 5台 CAD(dxf) CAD(pdf)
GMK450 454×454 471×471 514×514 442×30×56 422×35×47 454×454 481×481 1台 5台 CAD(dxf) CAD(pdf)
GMK600 606×606 623×623 666×666 594×30×56 574×35×47 606×606 633×633 1台 5台 CAD(dxf) CAD(pdf)
