樹脂製 PAT.P

壁用点検口



商品説明ムービー


特徴

●外枠・内枠共、工具を使わない かんたん施工!! 外枠は壁仕上げ材の厚み 5~26㎜、内枠は 5~14㎜まで対応できます。
 内枠開錠は、安全設計でイタズラを抑止でき安心してお使いいただけます。

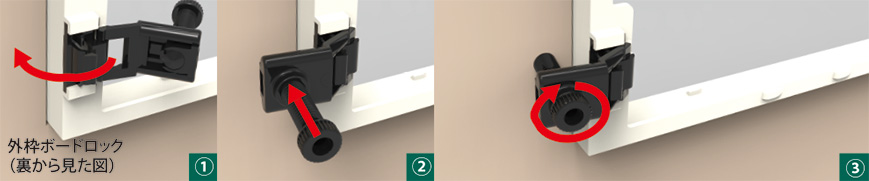

外枠かんたん施工外枠ボードロックを回転させ、ボルトを押します。 ボートに当たったら、指でボルトを締め付け完了。

内枠かんたん施工内枠裏からボードを入れ、内枠ボードロックを押し込み固定します。
※MDF付は最初からボードがセットされています。

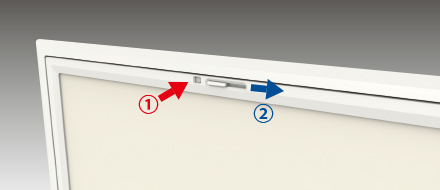

内枠開錠ペン先のような細い物で押しながらスライドさせると開錠し、枠が少し開きます。
※閉める際はを逆方向にスライドさせるだけの簡単設計です。

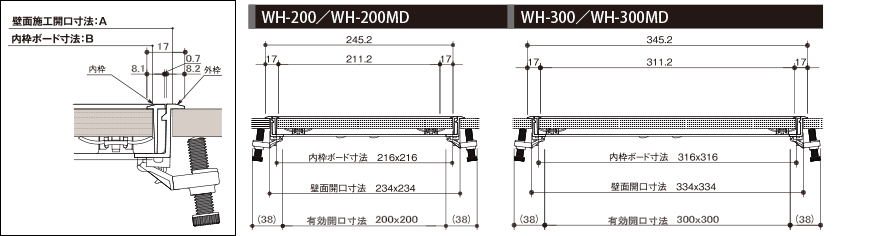

商品データ

壁用点検口

材質:本体:高衝撃ABS樹脂/部品:PC樹脂

単位mm
型番 サイズ
カラー 内枠タイプ 壁面施行開口寸法:A 内枠ボード寸法:B
内箱入数
箱入数 ダウンロード ダウンロード
WH-200 200×200 オフホワイト MDFなし 234×234 216×216 1 20 CAD(dxf) CAD(pdf)
WH-300 300×300 334×334 316×316 10 CAD(dxf) CAD(pdf)
WH-200MD 200×200 MDF付
*注
234×234 - 20 CAD(dxf) CAD(pdf)
WH-300MD 300×300 334×334 - 10 CAD(dxf) CAD(pdf)

*注 MDFは内枠ボード寸法で同梱しています。(落下防止紐付です。厚みは5.5mm)
※この商品は、壁専用ですので他の場所へは使用しないでください。
