アルミ製 PAT.

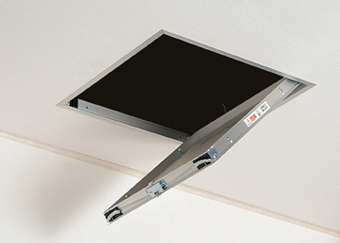

天井点検口[グレモン式]


天井点検口[グレモン式]

LM301(P)


注意
●本製品は屋内用です。
●重量物の天井材には使用できません。


特徴

●自立・スライド型の新設計外枠に取り付けた固定金具は、自立して左右にスライドするので、取付作業が容易になりました。(写真は支持金具)
●目違いや段差が生じにくい

●内枠を3点で固定するグレモン錠を採用。外枠・内枠の目違いや段差が生じにくい天井点検口です。従来のセンター1点ロックでは、目違いや段差ができやすくなるという点検口の問題点を、内枠3点で固定するグレモン錠の採用で生じにくくしました。従来までのセンター1点ロックに、両サイドへのロックを加えて、内枠のたわみを防止。意匠性・安全性を向上させました。
※両サイドでもロックする3点式固定のグレモン錠。ロック機能を内枠と外枠に設けているので、内枠仕上材をはめ込みやすくなっています。

●吊り金具仕様は公共建築協会の認定品です。

種類

●本体
Pタイプ

●固定金具は2タイプ
支持金具 吊り金具

商品データ

【支持金具付】

材料/枠:アルミ押し出し材 アルマイト仕上げ

単位mm
型番 仕様 カラー 天井開口寸法:A 内枠仕上材寸法:B 外観寸法:C 外箱入数 ダウンロード ダウンロード
LM301(P) 300角 シルバー 304×304 262×262 314×314 10台 CAD(dxf) CAD(pdf)
LM451(P) 450角 シルバー 455×455 413×413 465×465 10台 CAD(dxf) CAD(pdf)
LM601(P) 600角 シルバー 607×607 565×565 617×617 10台 CAD(dxf) CAD(pdf)

注意:支持金具仕様は、公共建築協会認定品ではありません。

【吊り金具付】 [公共建築協会認定品]

材料/枠:アルミ押し出し材 アルマイト仕上げ

単位mm
型番 仕様 カラー 天井開口寸法:A 内枠仕上材寸法:B 外観寸法:C 外箱入数 ダウンロード ダウンロード
LM302(P) 300角 シルバー 304×304 262×262 314×314 10台 CAD(dxf) CAD(pdf)
LM452(P) 450角 シルバー 455×455 413×413 465×465 10台 CAD(dxf) CAD(pdf)
LM602(P) 600角 シルバー 607×607 565×565 617×617 10台 CAD(dxf) CAD(pdf)
