アルミ製

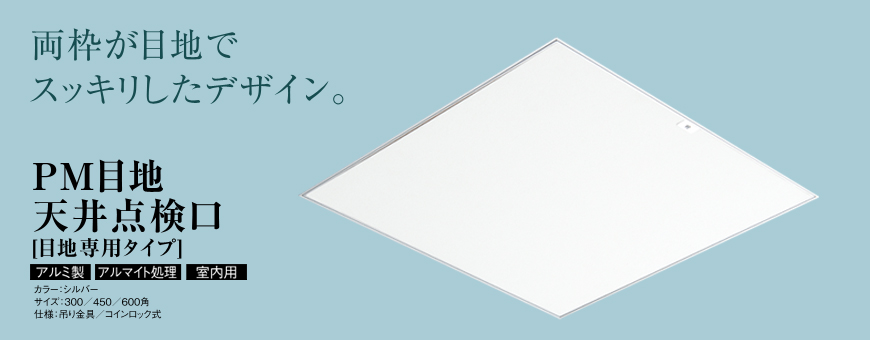

PM目地天井点検口 [目地専用タイプ]


PM目地天井点検口 [目地専用タイプ]

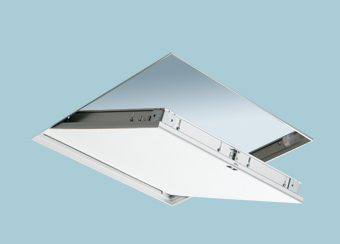

PM450[開いた状態]


注意
●本製品は屋内用です。
●重量物の天井材には使用できません。


特徴

●シンプルな目地専用タイプ。目地専用タイプにすることにより従来の切り替えタイプから軽量化、部品点数を減らしました。
外枠・内枠とも製品高さが低く、外枠の立ち上がりがストレートで施工しやすい形状です。
●内・外枠の隙間(チリ)が左右・上下ともに一定になる構造。施錠時に外枠のガイド部品に内枠が収まり、隙間が一定になります。

●固定金具目地天井点検口用吊り金具

●公共建築協会の認定品です。

種類

●目地専用タイプ
内・外枠両方、目地形状

●ロックはコインロック式
コインロック式

商品データ

【コインロック式】 [公共建築協会認定品]

材質/アルミ製(アルマイト処理) カラー/シルバー 仕様/吊り金具・コインロック式

単位mm
型番 サイズ カラー 天井開口寸法(外観寸法):A・B 内枠仕上寸法:C 外箱入数 ダウンロード ダウンロード
PM300 300角 シルバー 303×303 289×289 5台 CAD(dxf) CAD(pdf)
PM450 450角 454×454 440×440 CAD(dxf) CAD(pdf)
PM600 600角 606×606 592×592 CAD(dxf) CAD(pdf)
