アルミ製 PAT.

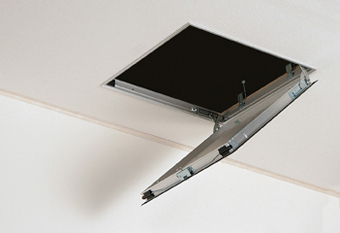

気密天井点検口


気密天井点検口

KM301


注意
●本製品は屋内用です。
●重量物の天井材には使用できません。


特徴

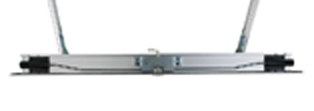

●自立・スライド型の新設計外枠に取り付けた固定金具は、自立して左右にスライドするので、取付作業が容易になりました。(写真は支持金具)
●気密性の高いグレモン錠、目違いや段差が生じにくい不快な冷気・隙間風をシャットアウトする気密性の高い天井点検口です。内枠に取り付けた発泡ゴム(EPDM)とグレモン錠により、気密性を高めました。
内枠に取り付けた発泡ゴム(EPDM)とグレモン錠により、気密性を高めました。室内空気の漏れ・外気の侵入を防ぎ、冷気や隙間風、熱気などから室内を保護するので、省エネ住宅・クリーンルーム・病院・ホテルでの使用に最適な点検口です。

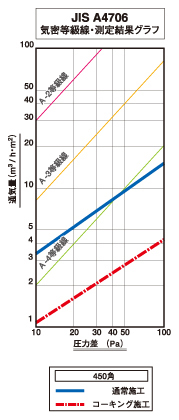

●JIS A 4706気密等級線・測定結果グラフ※1測定数値は、JIS A 1516:1998【建具の気密性試験方法】に準じた当社試験数値です。
※2次世代省エネルギー住宅基準の中に気密性等級(A-3またはA-4)が定められています。
※3「気密性等級」とは、JIS A 4706【サッシ】規定される気密等級(下図)です。

●気密性能を上げる方法施工状況・天井状況によっては、気密性能を十分発揮できない場合があります。その場合、気密性能を上げる方法として外枠・内枠の天井仕上材を乗せる部分にコーキング材等でシールをしてください。
※はみだしたコーキング材等は、きれいに拭き取ってください。

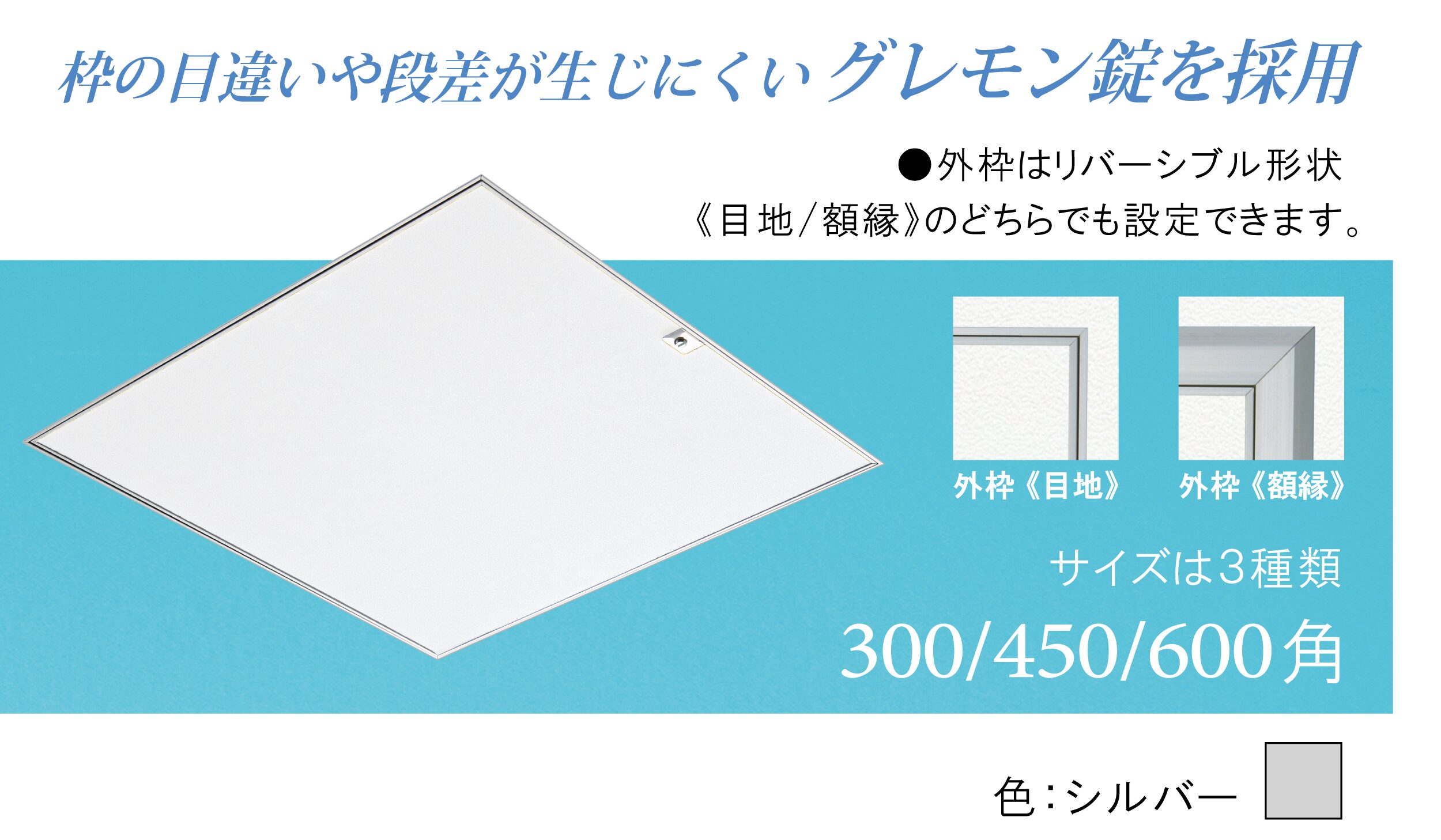

●内枠に取り付けた発砲ゴム(EPDM)とグレモン錠により、気密性を高めました。両サイドでもロックする3点式固定のグレモン錠。ロック機能を内枠と外枠の間に設けているので、天井材をはめ込みやすくなっています。

●スライド式多軸ヒンジを採用。内枠と外枠の接合部には、スライド式多軸ヒンジを採用。開口スペースがより広くなり、点検作業がより快適になりました。

●吊り金具仕様は公共建築協会の認定品です。

種類

●額部UP

●ロック方式は2タイプ
コインロック式 鍵付システムロック式

●支持金具固定金具は2タイプ
支持金具 吊り金具

商品データ

【コインロック式・支持金具付】

材料/枠:アルミ押出し材  アルマイト仕上げ

単位mm
型番 仕様 カラー 天井開口寸法:A 内枠仕上材寸法:B 外観寸法:C 外箱入数 ダウンロード ダウンロード
KM301 300角 シルバー 304×304 267×267 312×312 10台 CAD(dxf) CAD(pdf)
KM451 450角 シルバー 455×455 418×418 463×463 10台 CAD(dxf) CAD(pdf)
KM601 600角 シルバー 607×607 570×570 615×615 10台 CAD(dxf) CAD(pdf)

注意:支持金具仕様は、公共建築協会認定品ではありません。

【コインロック式・吊り金具付】 [公共建築協会認定品]

材料/枠:アルミ押出し材  アルマイト仕上げ

単位mm
型番 仕様 カラー 天井開口寸法:A 内枠仕上材寸法:B 外観寸法:C 外箱入数 ダウンロード ダウンロード
KM302 300角 シルバー 304×304 267×267 312×312 10台 CAD(dxf) CAD(pdf)
KM452 450角 シルバー 455×455 418×418 463×463 10台 CAD(dxf) CAD(pdf)
KM602 600角 シルバー 607×607 570×570 615×615 10台 CAD(dxf) CAD(pdf)

【鍵付システムロック式・支持金具付】

材料/枠:アルミ押出し材  アルマイト仕上げ

単位mm
型番 仕様 カラー 天井開口寸法:A 内枠仕上材寸法:B 外観寸法:C 外箱入数 ダウンロード ダウンロード
KMK301 300角 シルバー 304×304 267×267 312×312 10台 CAD(dxf) CAD(pdf)
KMK451 450角 シルバー 455×455 418×418 463×463 10台 CAD(dxf) CAD(pdf)
KMK601 600角 シルバー 607×607 570×570 615×615 10台 CAD(dxf) CAD(pdf)

注意:支持金具仕様は、公共建築協会認定品ではありません。

【鍵付システムロック式・吊り金具付】 [公共建築協会認定品]

材料/枠:アルミ押出し材  アルマイト仕上げ

単位mm
型番 仕様 カラー 天井開口寸法:A 内枠仕上材寸法:B 外観寸法:C 外箱入数 ダウンロード ダウンロード
KMK302 300角 シルバー 304×304 267×267 312×312 10台 CAD(dxf) CAD(pdf)
KMK452 450角 シルバー 455×455 418×418 463×463 10台 CAD(dxf) CAD(pdf)
KMK602 600角 シルバー 607×607 570×570 615×615 10台 CAD(dxf) CAD(pdf)
