ノックダウン式 PAT.P

床下収納庫


床下収納庫
商品説明ムービー

注意
・15mm厚床材の場合、そのままご使用いただけますが、
 15mm厚未満の床材の場合は、15mm厚になるよう捨貼り等で調整してください。
・内枠補強材を付属していますので必ず内枠床材に取り付けてください。


特徴

●らくらく施工の内蓋・内枠を分解することなく床材を入れられ、今までのような内枠の分解・組立が不要。
・裏側からのビス打ちで、内蓋を寝かせて安定した状態で施工ができる。
●分解できる為、お手入れらくらく

●梱包形態が小さく、在庫スペースの軽減 輸送の手間・輸送コストの軽減

●気密性等級A-3等級相当  JIS A 4706気密等級線・測定結果グラフ※1測定数値は、JIS A 1516:1998【建具の気密性試験方法】に準じた当社試験数値です。
※2次世代省エネルギー住宅基準の中に気密性等級(A-3またはA-4)が定められています。
※3「気密性等級」とはJIS A 4706【サッシ】規定される気密等級(下図)です。

●組み立て方工具を使用せず簡単に組立て・分解することができ、清掃する際にも内側が取手形状になっていますので簡単に取り外しすることができます。輸送コストが軽減でき省スペースで在庫ができるシンプルな梱包形態です。

●ノックダウン式採用により一般品より収納量UP。シンプルな梱包形態・簡単に組立・分解式。一般品は底すぼみ形状ですが、ノックダウン式ですので完全な立方体になり収納量は約20%UPします。
収納庫は工具を使用せず簡単に組立てられ、内枠も組立分解が不要でスピーディーに施工できる床下収納庫です。

種類

●カラーは2種類
ブロンズ シルバー

●床下収納庫
FC606タイプ(120ℓ)
ビール大ビン49本
W524×D524×H436(mm)
FC460タイプ(62ℓ)
ビール大ビン25本
W378×D378×H436(mm)

●浅型床下収納庫
FS606タイプ(73ℓ)
ペットボトル500ml 49本
W524×D524×H268(mm)
FS460タイプ(38ℓ)
ペットボトル500ml 30本
W378×D378×H268(mm)

●浅型床下収納庫2階用補強金具※2階に取付けられる際はこの金具を必ず取付けてください。
FS606用(型番:FSOP606) FS460用(型番:FSOP460)

商品データ

【床下収納庫】

材料/枠:アルミ押出し材 アルマイト仕上げ

単位mm

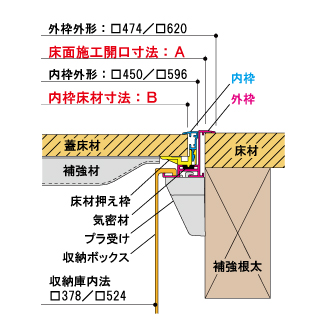

型番 サイズ カラー 床面施工開口寸法:A 内枠床材寸法:B 付属部品[回転取手] 付属部品[補強材] 箱入数 ダウンロード ダウンロード
FC460B 460角 ブロンズ 460×460 436×436 1set 1本 1台 CAD(dxf) CAD(pdf)
FC606B 606角 ブロンズ 606×606 582×582 1set 2本 1台 CAD(dxf) CAD(pdf)
FC460S 460角 シルバー 460×460 436×436 1set 1本 1台 CAD(dxf) CAD(pdf)
FC606S 606角 シルバー 606×606 582×582 1set 2本 1台 CAD(dxf) CAD(pdf)

※15mm厚床材の場合、そのままご使用していただけますが、15mm厚未満の床材の場合は、15mm厚に鳴るよう捨貼り等で調整してください。
※内枠補強材を付属していますので必ず内枠床材に取り付けしてください。

【浅型床下収納庫】

材料/枠:アルミ押出し材 アルマイト仕上げ

単位mm
型番 サイズ カラー 床面施工開口寸法:A 内枠床材寸法:B 付属部品[回転取手] 付属部品[補強材] 箱入数 ダウンロード ダウンロード
FS460B 460角 ブロンズ 460×460 436×436 1set 1本 1台 CAD(dxf) CAD(pdf)
FS606B 606角 ブロンズ 606×606 582×582 1set 2本 1台 CAD(dxf) CAD(pdf)
FS460S 460角 シルバー 460×460 436×436 1set 1本 1台 CAD(dxf) CAD(pdf)
FS606S 606角 シルバー 606×606 582×582 1set 2本 1台 CAD(dxf) CAD(pdf)

※15mm厚床材の場合、そのままご使用していただけますが、15mm厚未満の床材の場合は、15mm厚に鳴るよう捨貼り等で調整してください。
※内枠補強材を付属していますので必ず内枠床材に取り付けしてください。

【浅型床下収納庫・オプション品】

単位mm
型番 サイズ 名称 箱入数 ダウンロード ダウンロード
FSOP460 460角 F460タイプ 2階用補強金具 1台 CAD(dxf) CAD(pdf)
FSOP606 600角 F606タイプ 2階用補強金具 1台 CAD(dxf) CAD(pdf)

※浅型収納庫を2階に取付けされる場合は、組み合わせてご使用下さい。
