角形屋上マンホール   PAT.

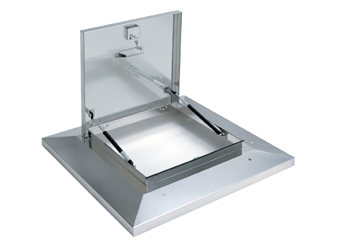

鍵付らくらくハッチ


鍵付らくらくハッチ

OMK-61603

特注対応します




特徴

●安全に蓋を施錠できる鍵付らくらくハッチ。片手はタラップを持った状態で、より安全に蓋を施錠できます。別途南京錠などを用意する必要はございません。

種類

●ステー形式は3タイプ
ロック付多段ステー 3段式ステー ガスクッション式ステー

商品データ

【鍵付きロック付多段ステー】

材料/本体:SUS304 t=1.5 フタ:SUS304 t=1.5  多段ステー:SUS304  掛金具・取手・丁番:SUS304

単位mm

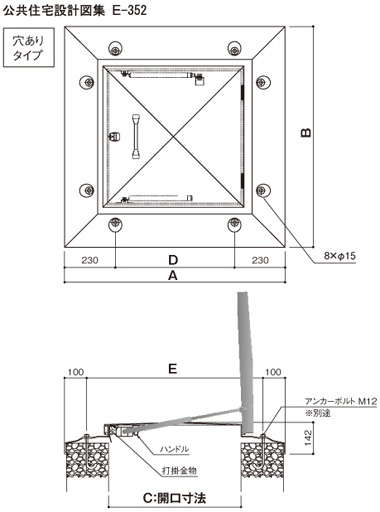

型番 寸法A 寸法B 寸法C 寸法D 寸法E 箱入数 ダウンロード ダウンロード
OMK-61501 900 900 500 440 700 1台
CAD(dxf) CAD(pdf)
OMK-61601 1000 1000 600 540 800 1台 CAD(dxf) CAD(pdf)
OMK-61501BK 900 900 500 400 620 1台 CAD(dxf) CAD(pdf)
OMK-61601BK 1000 1000 600 500 720 1台 CAD(dxf) CAD(pdf)

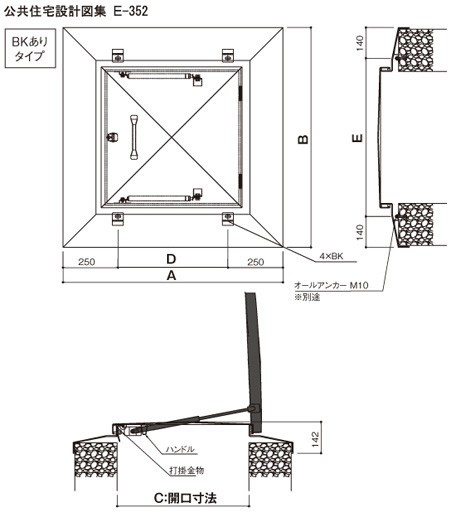

※BK付型番は取付穴なし、ブラケット付です。

【鍵付3段式ステー】

材料/本体:SUS304 t=1.5 フタ:SUS304 t=1.5  多段ステー:SUS304  掛金具・取手・丁番:SUS304

単位mm
型番 寸法A 寸法B 寸法C 寸法D 寸法E 箱入数 ダウンロード ダウンロード
OMK-61502 900 900 500 440 700 1台
CAD(dxf) CAD(pdf)
OMK-61602 1000 1000 600 540 800 1台 CAD(dxf) CAD(pdf)
OMK-61502BK 900 900 500 400 620 1台 CAD(dxf) CAD(pdf)
OMK-61602BK 1000 1000 600 500 720 1台 CAD(dxf) CAD(pdf)

※BK付型番は取付穴なし、ブラケット付です。

【鍵付ガスクッション式ステー】

材料/本体:SUS304 t=1.5 フタ:SUS304 t=1.5  多段ステー:SUS304  掛金具・取手・丁番:SUS304

単位mm
型番 寸法A 寸法B 寸法C 寸法D 寸法E 箱入数 ダウンロード ダウンロード
OMK-61503 900 900 500 440 700 1台
CAD(dxf) CAD(pdf)
OMK-61603 1000 1000 600 540 800 1台 CAD(dxf) CAD(pdf)
OMK-61503BK 900 900 500 400 620 1台 CAD(dxf) CAD(pdf)
OMK-61603BK 1000 1000 600 500 720 1台 CAD(dxf) CAD(pdf)

※BK付型番は取付穴なし、ブラケット付です。
