アルミ製

床下点検口


床下点検口
特注対応します


注意
●15mm厚床材の場合、そのままご使用いただけますが、
15mm厚未満の床材の場合は、15mm厚になるよう捨貼り等で調整してください。
●内枠補強材を付属していますので必ず内枠床材に取り付けてください。(460・606角のみ)


特徴

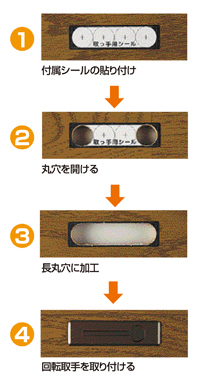

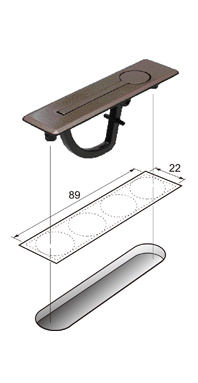

●取手用の開口はキリ穴開けで簡単。回転取っ手、施工手順  ※床下収納庫・気密床下点検口共通
●色はブロンズとシルバーの2色から選べます。15mm厚までのフロア材対応の床下点検口。フロア材が15mm厚の場合はそのままご使用いただけますが、厚みが満たない場合は捨て貼り等で調整してください。

種類

外枠は2タイプ。
ブロンズ シルバー

商品データ

【床下点検口】

材料/枠:アルミ押出し材 アルマイト仕上げ

単位mm
型番 仕様 カラー 床面施工
開口寸法
内枠床材
寸法
付属部品
[回転取手]
付属部品
[補強材]
付属部品
[木ネジ(3.1×16)]
内箱入数 外箱入数 ダウンロード ダウンロード
 66120  200角 ブロンズ 200×200 182×182 1set ー 8本 1台 5台 CAD(dxf) CAD(pdf)
 66130  303角 ブロンズ 303×303 285×285 1set ー 16本 1台 5台 CAD(dxf) CAD(pdf)
 66146  460角 ブロンズ 460×460 441×441 1set 1本 16本 1台 5台 CAD(dxf) CAD(pdf)
 66160  606角 ブロンズ 606×606 587×587 1set 2本 16本 1台 5台 CAD(dxf) CAD(pdf)
 66220  200角 シルバー 200×200 182×182 1set ー 8本 1台 5台 CAD(dxf) CAD(pdf)
 66230  303角 シルバー 303×303 285×285 1set ー 16本 1台 5台 CAD(dxf) CAD(pdf)
 66246  460角 シルバー 460×460 441×441 1set 1本 16本 1台 5台 CAD(dxf) CAD(pdf)
 66260  606角 シルバー 606×606 587×587 1set 2本 16本 1台 5台 CAD(dxf) CAD(pdf)

※460・606角のみ内枠補強材が付属しています。必ず内枠用のフロア材に取り付けてください。
