鉄製

REカウンターブラケット/カウンターアングル





特徴

スマートなデザインなので設置場所にすっきり収まります。
補強の出っ張りが少ないのでスペースを有効に使うことができます。
4サイズをご用意。

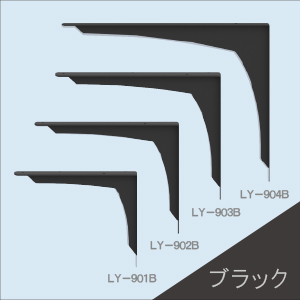

種類



商品データ

REカウンターブラケット

材料 鉄 ホワイト粉体塗装仕上げ

単位mm
型番 各辺長さ(A×B) 巾(W) 厚み(t) 取付穴数(壁側×天板側) 安全耐荷重/1本 入数 ダウンロード ダウンロード
LY-901 210×290 32 3.0
(補強:4.5)
3/4ヶ所 100kg 2本 CAD(dxf) CAD(pdf)
LY-902 245×340 4/4ヶ所 CAD(dxf) CAD(pdf)
LY-903 280×390 CAD(dxf) CAD(pdf)
LY-904 350×490 CAD(dxf) CAD(pdf)

壁 側 鉄ナベタッピン5×45(頭部ホワイト塗装)
天板側 鉄ナベタッピン5×16(頭部ホワイト塗装)
安全耐荷重の値はブラケット本体のみの値です。
取付の際は、下地の強度、芯材の有無など充分ご注意ください。

種類

●カウンターアングル
設置条件により、カウンターブラケットが使用できない場合や
コーナー壁に設置する場合にもご使用頂けます。
カウンターブラケットとの使い分けまたは組み合わせてご使用ください。

商品データ

カウンターアングル

材料 鉄 ホワイト粉体塗装仕上げ

単位mm
型番 長さ(L) 各辺長さ(A×B) 厚み(t) 取付穴数(壁側×天板側) 入数 ダウンロード ダウンロード
LY-210(340) 340 40×40 2.3 2/2ヶ所 2本 CAD(dxf) CAD(pdf)
LY-210(390) 390 3/3ヶ所 CAD(dxf) CAD(pdf)
LY-210(490) 490 CAD(dxf)
CAD(pdf)

壁 側 鉄ナベタッピン5×45(頭部ホワイト塗装)
天板側 鉄ナベタッピン5×16(頭部ホワイト塗装)
取付の際は、下地の強度、芯材の有無など充分ご注意ください。
