鉄製

L型ブラケット


商品データ

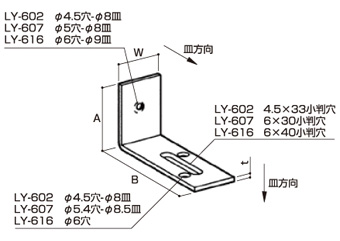

LY-602・LY-607・LY-616

【小判穴タイプ】

材料/鉄 ユニクロメッキ仕上げ

単位mm
型番 各辺長さ(A×B) 巾(W) 厚み(t) 穴数 入数 ダウンロード ダウンロード
LY-602(30×60) 33.2×63.2 30 3.2 皿穴3+小判穴1 40 CAD(dxf) CAD(pdf)
LY-602(80×60) 83.2×63.2 30 3.2 皿穴3+小判穴1 40 CAD(dxf) CAD(pdf)
LY-607 26.6×62.6 30 2.6 皿穴3+小判穴1 120 CAD(dxf) CAD(pdf)
LY-616 27×60 30 2.6 皿穴1+穴2+小判穴1 200 CAD(dxf) CAD(pdf)
LY-603・LY-604・LY-605・LY-610

【丸穴タイプ】

材料/鉄 ユニクロメッキ仕上げ

単位mm
型番 各辺長さ(A×B) 巾(W) 厚み(t) 穴皿数 入数 ダウンロード ダウンロード
LY-603 90×110 32 4.5 5 100 CAD(dxf) CAD(pdf)
LY-604 90×90 38 3.2 6 100 CAD(dxf) CAD(pdf)
LY-605 15×30 32 2.6 2 800 CAD(dxf) CAD(pdf)
LY-610 120×120 38 3.2 6 100 CAD(dxf) CAD(pdf)
LY-612

【LY-612】

材料/鉄 ユニクロメッキ仕上げ

単位mm
型番 各辺長さ(A×B) 巾(W) 厚み(t) 穴皿数 入数 ダウンロード ダウンロード
LY-612 90×120 40 4.5 4 40 CAD(dxf) CAD(pdf)
LY-613・LY-614

【LY-613・LY-614】

材料/鉄 ユニクロメッキ仕上げ

単位mm
型番 各辺長さ(A×B) 巾(W) 厚み(t) 小判穴数 入数 ダウンロード ダウンロード
LY-613 15×43 25 1.6 2 100 CAD(dxf) CAD(pdf)
LY-614 23×35 25 1.6 2 100 CAD(dxf) CAD(pdf)
LY-617

【LY-617】

材料/鉄 ユニクロメッキ仕上げ

単位mm
型番 各辺長さ(A×B) 巾(W) 厚み(t) 穴皿数 入数 ダウンロード ダウンロード
LY-617 45×80 30 3 4 120 CAD(dxf) CAD(pdf)
LY-618

【LY-618】

材/鉄 ユニクロメッキ仕上げ

単位mm
型番 各辺長さ(A×B) 巾(W) 厚み(t) 穴数 入数 ダウンロード ダウンロード
LY-618 45×60 40 3.2 皿穴1+穴2 100 CAD(dxf) CAD(pdf)
LY-619

【LY-619】

【鉄製】 材料 鉄 ユニクロメッキ仕上げ 単位mm

単位mm
型番 各辺長さ(A×B) 巾(W) 厚み(t) 穴数 入数 ダウンロード ダウンロード
LY-619 150×150 50 4.5 6 20 CAD(dxf) CAD(pdf)
