アルミ製 PAT.P

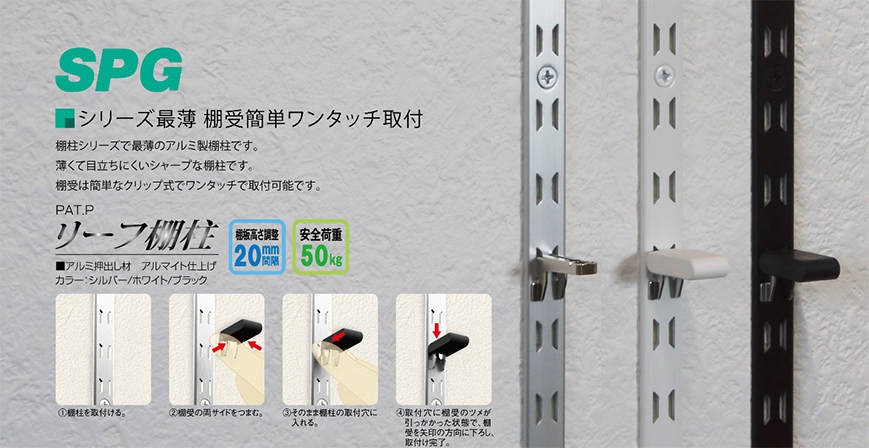

リーフ棚柱



商品説明ムービー


特徴

●薄型なので、気になる壁と棚板の隙間を小さくすることが出来ます。 またアルミ製でカット切断も容易にできます。
 20ミリ間隔で棚板調整が可能。
 上下には取付高さ調整の長丸穴付きで、施工時のレベル出しが容易に行えます。
●棚板1枚あたり安全荷重50㎏・棚板900mm×600mm(以下)
・棚柱4本・棚受4個使用

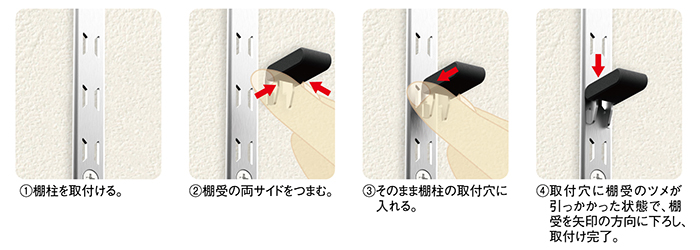

●取付手順

種類

●3色用意しておりますので、お好みのデザインに仕上げることができます。

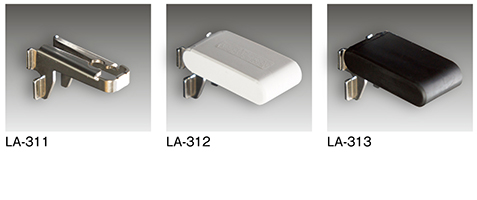

●棚受クリップ式で簡単なワンタッチ式の棚受です。棚柱からの抜けや脱落が起こりにくい構造。棚板が滑りにくい化粧ラバー付もご用意・・・・ガラス棚板などに最適。

●エンドキャップ・棚柱の両端面を保護します。差し込むだけで棚柱に固定できます。

商品データ

リーフ棚柱

材質:アルミ押出し材 アルマイト処理/電着塗装

単位mm
型番 寸法L ビス止め数 箱入り数 ダウンロード ダウンロード
LA-301 シルバー 1820 14ヶ所 60本 CAD(dxf) CAD(pdf)
LA-302 ホワイト 1820 14ヶ所 60本 CAD(dxf) CAD(pdf)
LA-303 ブラック 1820 14ヶ所 60本 CAD(dxf) CAD(pdf)

※取付けビスは別途ご用意ください。(推奨サイズ:皿タッピンΦ3.0×35)
注)安全耐荷重値は棚板1枚あたりです。※棚板900mm×600mm(以下)、棚柱4本・棚受4個使用

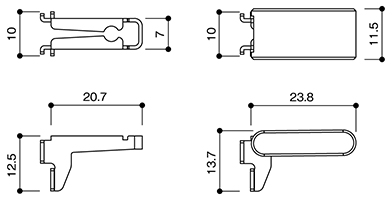

リーフ棚受

棚受材質:ステンレス(SUS304) 板厚:0.8mm 研磨仕上
化粧ラバー材質:エラストマー

単位mm
型番 ラバー色 内箱入数 外箱入数 ダウンロード ダウンロード
LA-311 ? 100個 1000個 CAD(dxf) CAD(pdf)
LA-312 ホワイト 100個 1000個 CAD(dxf) CAD(pdf)
LA-313 ブラック 100個 1000個 CAD(dxf) CAD(pdf)

リーフ棚柱用 エンドキャップ

材質:エラストマー

単位mm
型番 内箱入数 外箱入数 ダウンロード ダウンロード
LA-322 ホワイト 100個 1000個 CAD(dxf) CAD(pdf)
LA-323 ブラック 100個 1000個 CAD(dxf) CAD(pdf)
