アルミ製

MWフラッシュ棚柱


MWフラッシュ棚柱



特徴

●シンプルなフォルムのフラッシュ棚柱に更なる強度が加わりました。
従来の棚柱より安全荷重が高くなり、重量物の積載も可能になりました。
・ 棚板の高さ調整は20mmピッチで行なえます。

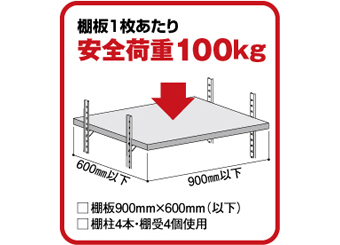

・ 棚板1枚あたり安全荷重100kg
・ 棚板900mm×600mm(以下)
・ 棚柱4本・棚受4個使用
注)棚板の段数制限はありませんが、合計荷重(棚板を含む)が、L=1820で500kg以下、L=2430で600kg以下で使用してください。

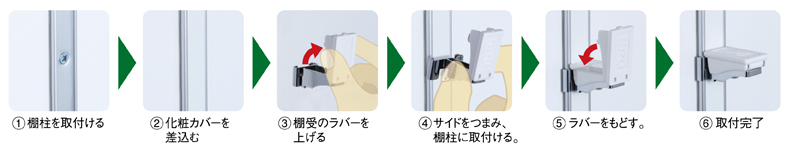

●取付手順※イメージ写真はフラッシュ棚柱です。(手順は同じです)

種類

●棚柱棚受は両サイドの凹部に取付けるので正面はフラットになり壁面と一体化します。
LA-401-18
LA-401-24
LA-402-18
LA-402-24
LA-403-18
LA-403-24

●棚受・ラバー付で棚板が滑りにくく、ガラス棚板などにも最適です。
・ワンタッチ式でスピーディーに棚板の高さ調整が行なえます。
・棚柱と同色のラバーをご用意しております。
LA-411 LA-412 LA-413

●エンドキャップ棚柱両端面を保護します。差し込むだけで棚柱に固定できます。
LA-421 LA-422 LA-423

商品データ

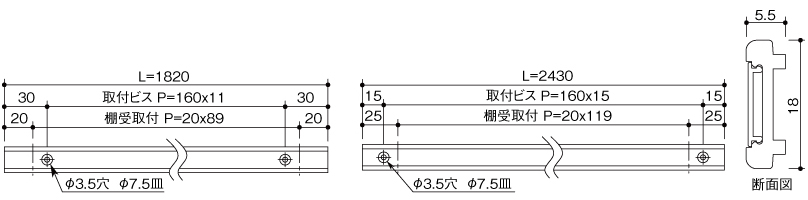

【MWフラッシュ棚柱】

材質/本体:アルミ押出し材 アルマイト仕上げ
   化粧カバー:硬質塩化ビニル

単位mm
型番 寸法L 箱入数 ダウンロード ダウンロード
LA-401-18 ブラック 1820 40本 CAD(dxf) CAD(pdf)
LA-402-18 ホワイト 1820 40本 CAD(dxf) CAD(pdf)
LA-403-18 ナチュラルブラウン 1820 40本 CAD(dxf) CAD(pdf)
LA-401-24 ブラック 2430 40本 CAD(dxf) CAD(pdf)
LA-402-24 ホワイト 2430 40本 CAD(dxf) CAD(pdf)
LA-403-24 ナチュラルブラウン 2430 40本 CAD(dxf) CAD(pdf)

※取付ビスは別途ご用意下さい(推奨サイズ:皿木 φ3.1×32)

【MWフラッシュ棚受】

材質/本体:バネ鋼 板厚0.8mm スズコバルト合金メッキ ラバー:エラストマー

単位mm
型番 内箱入数 外箱入数 ダウンロード ダウンロード
LA-411 ブラック 100個 1000個 CAD(dxf) CAD(pdf)
LA-412 ホワイト 100個 1000個 CAD(dxf) CAD(pdf)
LA-413 ナチュラルブラウン 100個 1000個 CAD(dxf) CAD(pdf)

【エンドキャップ】

材質/エラストマー

単位mm
型番 内箱入数 外箱入数 ダウンロード ダウンロード
LA-421 ブラック 100個 1000個 CAD(dxf) CAD(pdf)
LA-422 ホワイト 100個 1000個 CAD(dxf) CAD(pdf)
LA-423 ナチュラルブラウン 100個 1000個 CAD(dxf) CAD(pdf)
