ステンレス製  PAT.

フィット棚柱





特徴

●薄型スリムでダイヤモンド形状の穴と2本のデザインラインがお洒落な棚柱です。・薄型なので、気になる壁と棚板の隙間を小さくすることが出来ます。
・15ミリ間隔で棚板調整が可能・・・・便利な目印刻印付
●棚板1枚あたり安全荷重60㎏・棚板900mm×600mm(以下)
・棚柱4本・棚受4個使用

●取付手順

種類

●棚柱[No.4仕上/ホワイト焼付塗装]・薄型スリムタイプなので目立ち過ぎず、あらゆる設置空間に“フィット”します。
 お客様のアイデア次第で様々なシーンに対応できる“使える”商品です。
・長さは選べる5タイプ・・・・650/845/1235/1820/2405mm(ホワイトは1820mm1タイプのみ)

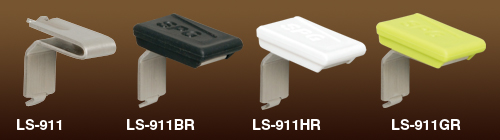

●棚受[No.4仕上]・3色用意しておりますので、お好みのデザインに仕上げることができます。
・回転させて取付ける新方式の棚受・・・・棚柱からの抜けや脱落が起こりにくい構造
・棚板が滑りにくい化粧ラバー付もご用意・・・・ガラス棚板などに最適

●棚受[ホワイト焼付塗装]・2色用意しておりますので、お好みのデザインに仕上げることができます。
・回転させて取付ける新方式の棚受・・・・棚柱からの抜けや脱落が起こりにくい構造
・棚板が滑りにくい化粧ラバー付もご用意・・・・ガラス棚板などに最適

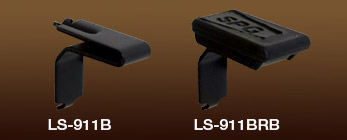

●棚受[ブラック焼付塗装]・2色用意しておりますので、お好みのデザインに仕上げることができます。
・回転させて取付ける新方式の棚受・・・・棚柱からの抜けや脱落が起こりにくい構造
・棚板が滑りにくい化粧ラバー付もご用意・・・・ガラス棚板などに最適

●棚受の化粧ラバーは選べる3色新色のライムグリーンは、特にホワイトの壁とのマッチングがとても良く、ガラス棚板をご使用される場合のワンポイントとしても最適です。
ホワイト ブラック ライムグリーン

●エンドキャップ・棚柱の両端面を保護します。棚柱に差し込むだけで装着できます。
・色は、ブラックとホワイトの2種類ご用意。
LS-931BR(ブラック)/LS-931HR(ホワイト)

商品データ

【フィット棚柱】

材質/ステンレス(SUS430) 板厚/0.8mm No.4仕上・ホワイト焼付塗装

単位mm
型番 寸法L 仕上/色 ビス止め数 箱入数 ダウンロード ダウンロード
LS-901 L=1820 No.4仕上 10ヶ所 40本 CAD(dxf) CAD(pdf)
LS-902 L=650 No.4仕上 4ヶ所 40本 CAD(dxf) CAD(pdf)
LS-903 L=845 No.4仕上 5ヶ所 40本 CAD(dxf) CAD(pdf)
LS-904 L=1235 No.4仕上 7ヶ所 40本 CAD(dxf) CAD(pdf)
LS-905 L=2405 No.4仕上 13ヶ所 40本 CAD(dxf) CAD(pdf)
LS-901W L=1820 ホワイト焼付塗装 10ヶ所 40本 CAD(dxf) CAD(pdf)
LS-901B L=1820 ブラック焼付塗装 10ヶ所 40本 CAD(dxf) CAD(pdf)

※取付ビスは別途ご用意ください。

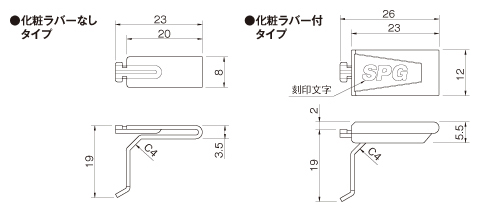

【フィット棚柱用 棚受】

棚受材質/ステンレス(SUS304) 板厚/1.0mm No.4仕上・ホワイト焼付塗装
化粧ラバー材質/エラストマー(軟質樹脂)
色は3タイプ/ブラック・ホワイト・ライムグリーン

単位mm
型番 化粧ラバー 棚受仕上・色 ラバー色 内箱入数 外箱入数 ダウンロード ダウンロード
LS-911 なし No.4仕上 - 100個 1000個 CAD(dxf) CAD(pdf)
LS-911BR No.4仕上 ブラック 100個 1000個 CAD(dxf) CAD(pdf)
LS-911HR No.4仕上 ホワイト 100個 1000個 CAD(dxf) CAD(pdf)
LS-911GR No.4仕上 ライムグリーン 100個 1000個 CAD(dxf) CAD(pdf)
LS-911W なし ホワイト焼付塗装 - 100個 1000個 CAD(dxf) CAD(pdf)
LS-911HRW ホワイト焼付塗装 ホワイト 100個 1000個 CAD(dxf) CAD(pdf)
LS-911GRW ホワイト焼付塗装 ライムグリーン 100個 1000個 CAD(dxf) CAD(pdf)
LS-911B なし No.4仕上 - 100個 1000個 CAD(dxf) CAD(pdf)
LS-911BRB ブラック焼付塗装 ブラック 100個 1000個 CAD(dxf) CAD(pdf)

【フィット棚柱用 エンドキャップ】

材質/エラストマー(軟質樹脂)

単位mm
型番 内箱入数 外箱入数 ダウンロード ダウンロード
LS-931BR ブラック 100個 1000個 CAD(dxf) CAD(pdf)
LS-931HR ホワイト 100個 1000個 CAD(dxf) CAD(pdf)
