ステンレス製

SUS棚柱





特徴

●ABC刻印付きで棚板の高さ調整が簡単。
●棚板1枚あたり安全荷重30㎏。棚板900mm×600mm(以下)
棚柱4本・棚受4個使用

●棚板の高さ調整は15mmピッチで行えます。

●ステンレス製で耐久性に優れています。

種類

●棚受 V型・スタンダードの棚受で取り付け、取り外しが容易で抜けにくい構造。
・ラバー付は棚板が滑りにくく、ガラス棚板などにも最適です。
LS-719 LS-719BR LS-719HR


LS-719W LS-719HRW


LS-719B LS-719BRB

●棚受 L型・シンプルな形状で目立ちにくい棚受です。取り付け、取り外しが容易で抜けにくい構造。
・ラバー付は棚板が滑りにくく、ガラス棚板などにも最適です。
LS-744 LS-744BR LS-744HR


LS-744W LS-744HRW


LS-744B LS-744BRB

●棚柱エンドキャップ・棚柱両端面を保護します。差し込むだけで棚柱に固定できます。
LS-ECB LS-ECH

商品データ

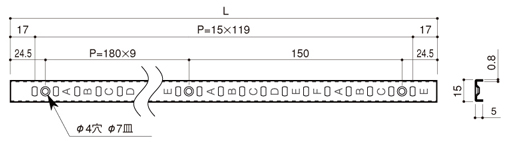

【SUS棚柱】

材質/ステンレス(SUS430・SUS304) 板厚:0.8mm No.4仕上げ

単位mm
型番 材料 寸法L ビス止め数 箱入数 ダウンロード ダウンロード
LS-721 SUS430 1819 11ヶ所 40本 CAD(dxf) CAD(pdf)
LS-721W  ※4 SUS430 1819 11ヶ所 40本 CAD(dxf) CAD(pdf)
LS-729 SUS304 1819 11ヶ所 40本 CAD(dxf) CAD(pdf)
LS-722 SUS430 606 4ヶ所 40本 CAD(dxf) CAD(pdf)
LS-723 SUS430 909 6ヶ所 40本 CAD(dxf) CAD(pdf)
LS-724 SUS430 1212 7ヶ所 40本 CAD(dxf) CAD(pdf)
LS-725 SUS430 2424 14ヶ所 40本 CAD(dxf) CAD(pdf)
LS-721B  ※6 SUS430 1819 11ヶ所 40本 CAD(dxf) CAD(pdf)

※1.別注寸法対応します。
※2.取付ビスは別途ご用意下さい。
※3.LS-721・LS-729は保護フィルム付。使用の際ははがして下さい。
※4.ホワイト焼付塗装
※5.LS-722~725は、上図と異なります。詳しくはPDFファイルをご参照ください。
※6.ブラック焼付塗装

【棚受 V型】

本体 材質/SUS304 板厚:0.8mm ヘアライン仕上げ  ラバー/エラストマー

単位mm
型番 ラバー 内箱入数 外箱入数 ダウンロード ダウンロード
LS-719 100個 1000個 CAD(dxf) CAD(pdf)
LS-719BR ブラック 100個 1000個 CAD(dxf) CAD(pdf)
LS-719HR ホワイト 100個 1000個 CAD(dxf) CAD(pdf)
LS-719W  ※1 100個 1000個 CAD(dxf) CAD(pdf)
LS-719HRW  ※1 ホワイト 100個 1000個 CAD(dxf) CAD(pdf)
LS-719B  ※2 100個 1000個 CAD(dxf) CAD(pdf)
LS-719BRB  ※2 ブラック 100個 1000個 CAD(dxf) CAD(pdf)

※1.ホワイト焼付塗装
※2.ブラック焼付塗装

【棚受 L型】

本体/材質:SUS304 板厚:1.0mm ヘアライン仕上げ/ラバー:エラストマー

単位mm
型番 ラバー 内箱入数 外箱入数 ダウンロード ダウンロード
LS-744 100個 1000個 CAD(dxf) CAD(pdf)
LS-744BR ブラック 100個 1000個 CAD(dxf) CAD(pdf)
LS-744HR ホワイト 100個 1000個 CAD(dxf) CAD(pdf)
LS-744W  ※1 100個 1000個 CAD(dxf) CAD(pdf)
LS-744HRW  ※1 ホワイト 100個 1000個 CAD(dxf) CAD(pdf)
LS-744B  ※2 100個 1000個 CAD(dxf) CAD(pdf)
LS-744BRB  ※2 ブラック 100個 1000個 CAD(dxf) CAD(pdf)

※1.ホワイト焼付塗装
※2.ブラック焼付塗装

【棚柱エンドキャップ】

材質/エラストマー

単位mm
型番 ラバー 内箱入数 外箱入数 ダウンロード ダウンロード
LS-ECB ブラック 100個 1000個 CAD(dxf) CAD(pdf)
LS-ECH ホワイト 100個 1000個 CAD(dxf) CAD(pdf)
