アルミ製 PAT.P.

フラッシュ棚柱


フラッシュ棚柱
商品説明ムービー 施工手順ムービー



特徴

●ロック機構を備えた「ワンタッチ式棚受」棚受は両サイドの凹部に取付けるので正面はフラットになり壁面と一体化します。
棚板の高さ調整は20mmピッチで行なえます。
●棚板1枚あたり安全荷重30㎏棚板900mm×600mm(以下)
棚柱4本・棚受4個使用

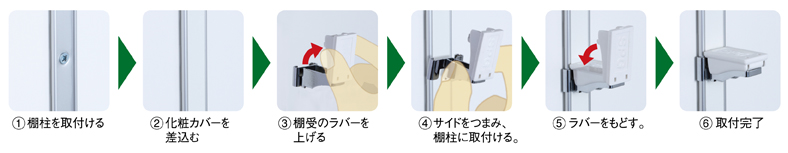

●取付手順

シンプルを極めた美しいデザイン。従来の棚柱は正面に棚受け取付穴が有り構造体として主張していましたが、取付け位置を両サイドにすることによって正面をフラット化し、壁面と一体化します。

種類

●3色用意しておりますので、お好みのデザインに仕上げることができます。化粧カバー付で収納・展示空間と同調、またはアクセントとしてご使用いただけます。
LA-501 LA-502 LA-503

●棚受・ラバー付で棚板が滑りにくく、ガラス棚板などにも最適です。
・ワンタッチ式でスピーディーに棚板の高さ調整が行なえます。
・棚柱と同色のラバーをご用意しております。
LA-511 LA-512 LA-513

●エンドキャップ・棚柱両端面を保護します。差し込むだけで棚柱に固定できます。
LA-521 LA-522 LA-523

商品データ

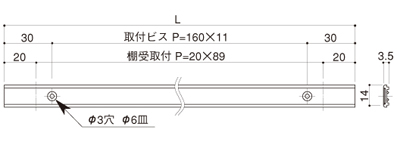

【フラッシュ棚柱】

材質/本体:アルミ押出し材 アルマイト仕上げ/化粧カバー:硬質塩化ビニル

単位mm
型番 カラー 寸法L 箱入数 ダウンロード ダウンロード
LA-501 ブラック 1820 40本 CAD(dxf) CAD(pdf)
LA-502 ホワイト 1820 40本 CAD(dxf) CAD(pdf)
LA-503 ナチュラルブラウン 1820 40本 CAD(dxf) CAD(pdf)

※取付ビスは別途ご用意下さい。(推奨サイズ:皿木 φ2.7×20)

【フラッシュ棚受】

材質/本体:バネ鋼 板厚0.7mm スズコバルト合金メッキ/ラバー:エラストマー

単位mm
型番 カラー 内箱入数
外箱入数 ダウンロード ダウンロード
LA-511 ブラック 100個 1000個 CAD(dxf) CAD(pdf)
LA-512 ホワイト 100個 1000個 CAD(dxf) CAD(pdf)
LA-513 ナチュラルブラウン 100個 1000個 CAD(dxf) CAD(pdf)

【エンドキャップ】

材質/エラストマー

単位mm
型番 カラー 内箱入数
外箱入数 ダウンロード ダウンロード
LA-521 ブラック 100個 1000個 CAD(dxf) CAD(pdf)
LA-522 ホワイト 100個 1000個 CAD(dxf) CAD(pdf)
LA-523 ナチュラルブラウン 100個 1000個 CAD(dxf) CAD(pdf)
